煤泥烘干机抄板布置型式

工业上常用的煤泥烘干机抄板布置型式

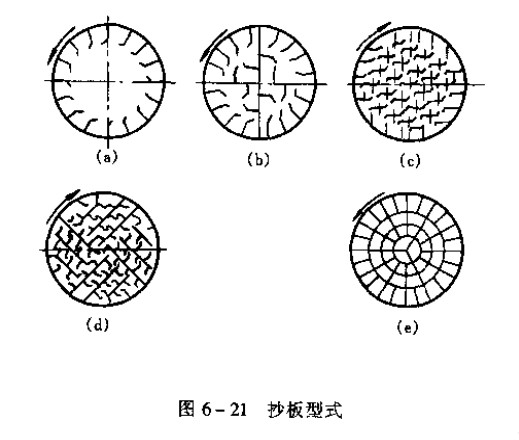

    (1)升举式抄板 如图6-21（a）这种抄板在工业上应用十分广泛，主要适用于大块物料和易粘结的物料。用这种抄板结构烘干机清洗容易，但转筒的填充率较低，在0.1～0.2之间.
    (2)均布式抄板  如图6-21（b）（c）所示。与升举式抄板相比，它能保证物料更均匀地分布在转筒的全部横截面上。对于粉状物料或带一定粉块的物料，用这种抄板比较适宜。工业上常在间接加热转筒烘干机中设置这种抄板，用于煤粉、磷酸氢钙、轻质碳酸钙和粉状石墨等物料。
    （3）扇形式抄板  如图6-21（d）所示。扇形式抄板由升举式抄板构成的互不相通的扇形部分构成。物料沿着各种曲折的通道逐渐下降，与热气流进行充分接触而干燥。这种抄板适用于块状、易脆和密度大的物料。
     （4）蜂巢式抄板  如图6-21（e）所示。物料被分散在各个小格子中，从而降低了物料落下的高度，减少了烘干过程中产生的粉尘量。因此，它适用于易生粉尘的细碎物料。其填充率较高，可达0.15～0.25.
     除上述几种炒粉型式以外，还有翻动式等几种布置型式，由于工业上应用较少，故不作介绍。
