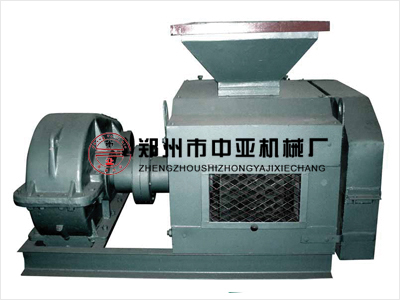

型煤压球机

型煤压球机

一、型煤压球机设备简述

型煤压球机主要用于压制难以成型的粉状物料,型煤压球机特点是成型压力大、主机转数可调、配有螺旋送料装置。我公司专业生产的型煤压球机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。型煤压球机主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。

  型煤压球机生产的球团形状决定了物料的使用燃烧是否完全或冶炼中的透气性能,它在整个工艺中占据重要因素。在型煤压球机实际使用中,球团的形状越近似不规则形状,像块煤那样,它的燃烧透气性就越好,燃烧就更完全。如果球团形状属于多棱多边形,按技术理论推算,它的接触面及翘角多,容易形成构架,在燃烧及冶炼中自然性好,但是在加工模具中难度比较大,很多企业工艺加工搞不了,因此市场大多以园形为主。我厂在科技攻关及合金轧辊的研制生产过程中,工艺采用精密铸造一次成形,材料采用镍、铬、锰、钼、钛等多种合金材料,具有强度高、韧性好、耐磨性能好,等显著特点。解决了轧辊不耐磨的老难题,机型从小到大完全装配使用合金耐磨方形多棱球轧辊。使用户生产出的产品更加便于应用。

二、型煤压球机设备工作原理

  型煤压球机主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。

  型煤压球机液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

三、型煤压球机设备的构造组成

  1、型煤压球机给料部分,主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。

  2、型煤压球机传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。

  3、型煤压球机成型部分,主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

四、型煤压球机设备技术参数

型号性能

ZYXM-360 ZYXM-400 ZYXM-500 ZYXM-650 ZYXM-750 ZYXM-850 ZYXM-1250 说明
产量 小时 4t/h 8t/h 11t/h 18t/h 25t/h 35t/h 70t/h
年产 1万t     2万t 3万t 5万t 7万t 10万t    20万t
轧辊宽度 250mm 280mm 300mm 336mm 400mm 500mm 650mm (65Mn)
轧辊直径 360mm 400mm 500mm 650mm 750mm 850mm 1250mm
功率 7.5kw 11-15kw 18.5-22kw 20-30kw 45kw 75kw 130kw 根据物料
主轴转速 18转/分 15转/分 13转/分 13转/分   13转/分 10转/分  10转/分
减速器 ZQ350 ZQ400 ZQ500 ZQ650 ZQ750 ZQ850 ZQ1250 标准配置
ZQ400 ZQ500 ZQ650 ZQ750       加强配置
压力形式 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 任选一种
轴座拉杆 轴座拉杆 轴座拉杆 液压式 液压式 液压式 液压式
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
液压
恒压互换
压辊材质 65Mn 65Mn 65Mn 65Mn 65Mn 65Mn 65Mn 铸造 任选一种
    9cr2mn 9cr2mn 9cr2mn 9cr2mn 9cr2mn 锻造
合金钢 合金钢 合金钢 合金钢 合金钢 合金钢 合金钢 压铸
结构形式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 任选一种
四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式
主轴轴承 319*4 319*4 2097724*4 2097732*4 2097732*4 2097734*4 2097744*4
主轴 ф95mm ф110mm ф135mm ф165mm ф165mm ф180mm ф225mm
45#钢 45#钢 锻件 锻件 锻件 锻件 锻件 调质
球形尺寸 用户自定 用户自定 用户自定 用户自定 用户自定 用户自定 用户自定 常用
30-60mm
