产品展示

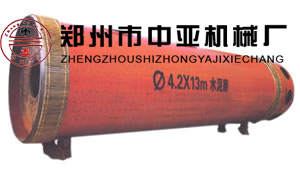

水泥磨/原料磨



水泥球磨机是水泥厂设备,水泥球磨机主要用于建材、冶金、电力及化工行业,粉磨各种水泥熟料及其它物料。普通水泥磨大部分用于圈流粉磨系统中,其特点为粉磨效率高、磨机产量大、电耗省,特别是粉磨矿渣水泥时,表现更突出一些。一般磨机产量可提高15-20%,电耗降低约10%,此外,成品温度可降低20-40℃,产品细度也易于调整。

高细高产水泥窑主要用于开流粉磨系统中。其特点是系统设备及工艺流程简单、投资省、厂房占地面积少;在磨机结构上采用先进的内选粉特殊隔仓装置,细磨仓增加了活化装置,磨尾有专用出料篦板,减少研磨仓研磨介质的尺寸,大大提高研磨效率,达到高产量、低能耗的目的。

工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

性能特点

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。 根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。



水泥磨系列产品技术参数



序号 产品规格
(m)
生产能力
(T/H)
磨机形式 传动形式 功率
(KW)
减速机 重量
(T)
备注
型号 速比
1 Φ2.2×7m 8-9 开流 边缘 380 ZD70 5 54
2 Φ2.2×7.5m 10-11 开流 边缘 380 ZD70 5 63
3 Φ2.2×8m 10-12 开流 边缘 380 ZD70 5 65
4 Φ2.2×9.5m 14-16 开流 边缘 475 ZD70 5 70
5 Φ2.4 ×10m 18-19 开流 边缘 630 JR75 5.64 94.5
6 Φ2.4×11m 19-21 开流 边缘 630 RZD80 6.3 99.2
7 Φ2.4×13m 21-23 开流 边缘 800 MBY710 7.1 115.2
8 Φ2.6×13m 28-32 开流 边缘 1000 MBY800 7.1 148
9 Φ2.6×13m 28-32 开流 边缘 1000 MFY100 19.5 101.73 (不含电机)
10 Φ3×12m 32-35 开流 边缘 1250 MBY900 7.1 168.6
11 Φ3×13m 34-37 开流 边缘 1400 MBY900 7.1 172.26
12 Φ3.2×13m 45-50 开流 边缘 1600 MBY1000 7.1 196.26

13

Φ3.8×13m 60-62 开流 中心 2500 MFY250 16.5 204 (不含电机)
14 Φ4.2×13m 85-87 开流 中心 3530 JQS3550 16.5 254 (不含电机)
