三筒烘干机

三筒烘干机

尊敬的三筒烘干机用户您好:欢迎进入郑州中亚机械烘干机专题网站浏览,我公司经过数十年的三筒烘干机设备生产经验积累和工艺改革创新,将具有行业最高水准的新型三筒式烘干机械为您推荐,满足您不同行业物料烘干生产应用!即刻拨打中亚机24小时全国免费咨询热线15981818185了解更多,我们将为您提供更全面的三筒烘干机生产技术信息,相信与中亚人的沟通一定能对您的选择有所帮助!

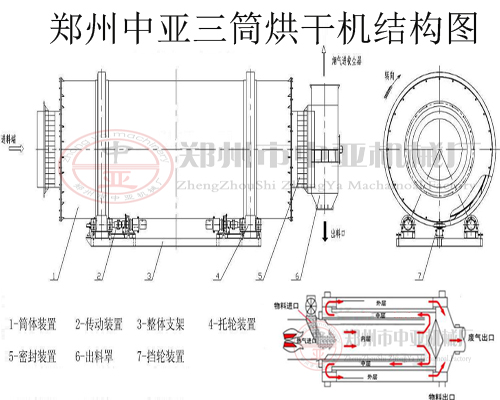

三筒烘干机结构

一、三筒烘干机设备简介

三筒烘干机在湿物料烘干设备系列产品中,回转式三筒烘干机设备是在单筒回转式烘干机基础上改进的高效节能产品。经多家企业、多个行业的应用,取得了良好的效果。回转式三筒烘干机改进了单筒原单筒烘干机内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封、保湿以及合理的配套措施,使三回程烘干机生产能力与原单筒式烘干机相比,提高50-80%,单位容积蒸发强度可达120-180kg/m3,标准煤耗仅为6-8kg/t。其技术先进、运行参数合理,操作简单可行。中亚三筒烘干机设备可用于广泛应用于各个行业的矿渣、粘土、煤、铁粉、矿粉及其它混合材,建筑业的干混砂浆,黄砂等以及化工、铸造等行业原材料烘干。

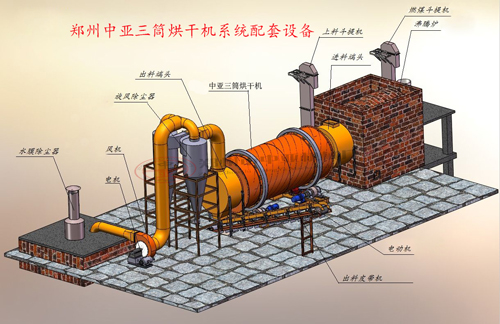

三筒烘干机配套设备

二、三筒烘干机设备工作原理

物料由供料装置进入三筒烘干机回转滚筒的内层,实现顺流烘干。物料在内层的抄板下不断抄起,散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出三筒烘干机设备滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

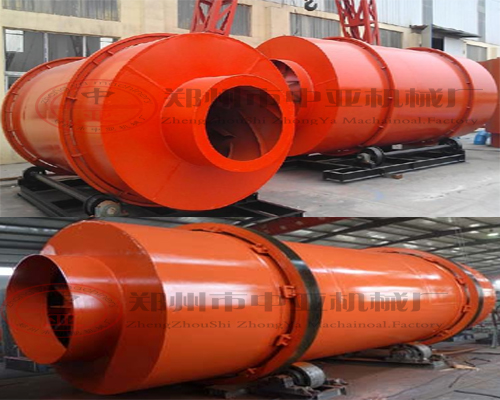

三筒沙子烘干机

三、三筒烘干机设备性能特点

1、中亚三筒烘干机所需投资是国外进口产品的1/6。

2、中亚三筒烘干机物料终水份确保0.5%以下,是干混砂浆及矿渣粉生产线首选产品。

3、中亚三筒烘干机筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率35%。

4、中亚三筒烘干机燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

5、中亚三筒烘干机比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。

6、中亚三筒烘干机可根据用户要求轻松调控所要的终水份指标。

7、中亚三筒烘干机出气温度低,除尘设备使用时间长。

8、中亚三筒烘干机无需大小齿轮传动,采用托轮传动。

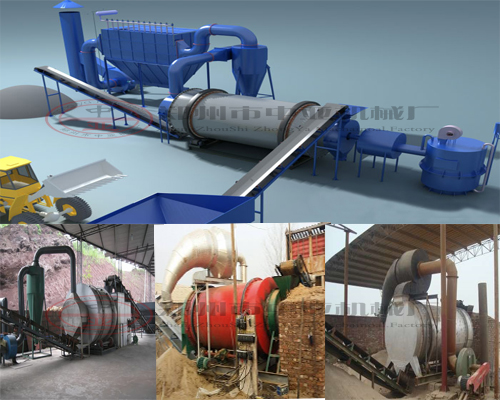

三筒烘干机现场


四、三筒烘干机设备技术参数

项目 单位

φ2.0×6m

φ2.5×6.5m

φ2.7×7m

φ3×7m

φ3.2×7m

外筒直径 (m)

2.0

2.5

2.7

3

3.2

外筒长度 (m)

6

6.5

7

7

7

筒体容积 (m3)

18.84

31.89

40.5

49.46

56.26

筒体转速 (rpm)

3-10

3-10

3-10

3-10

3-10

物料停留时间 (min)

12-30

12-30

12-30

12-30

12-30

物料初水份 (%)

6-25

6-25

6-25

6-25

6-25

物料终水份 (%)

≤1

≤1

≤1

≤1

≤1

最高进气温度 (℃)

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

生产能力 (T/H)

矿渣

20-25

25-30

30-35

35-10

40-45



粉煤灰

10-17

17-21

20-25

23-27

25-30



黄沙

20-27

25-40

27-45

30-45

35-50

电动机型号

Yr160m-4

Yr132m-4E

Yr160m-4

Yr160m-4

Yr132m-5E

电动机功率 (kw)

7.5×2

11×2

7.5×4

7.5×4

11×4

减速机型号

XWD-6

XWD-6

XWD-6

XWD-6

XWD-6

减速机速比 (I)

17-29

17-29

17-29

17-29

17-29

郑州中亚三筒烘干机厂家能为用户提供专业的三筒烘干生产线全套设备制造和技术指导等一系列服务,包括:三筒烘干机设备生产项目场地规划设计、土建、安装调试,烘干设备全套主机设备及配件,以及后期三筒烘干机售后服务。并可根据客户特殊要求为您精心选型和优化三筒烘干设备配置方案。能为您提供国际一流品质的烘干机系列产品是我们的荣幸,真材实料精益求精是我们对用户最大的承诺,中亚机械真诚祝愿每一位与我们合作的客户生意兴隆,兴旺发达。
