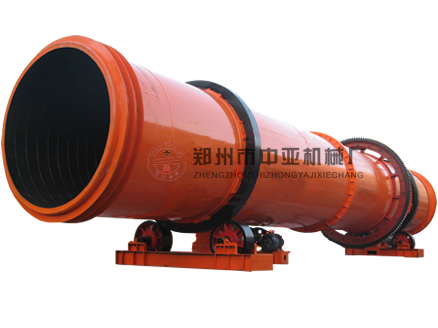

转筒烘干机
一、转筒烘干机设备用途
转筒烘干机(又称滚筒烘干机)是一种处理大量物料的烘干机设备。转筒式烘干机由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。回转式转筒烘干机设备一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。中亚转筒烘干机优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干机沙子、矿粉、煤泥、鸡粪、牛粪等。
二、转筒烘干机设备结构与生产原理
1、转筒烘干机结构组成：
回转式转筒烘干机由1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊（小型烘干机不适用）；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2、转筒烘干机工作原理：
转筒式烘干机在物料干燥的过程中，湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。转筒烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着转筒烘干机设备圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。转筒烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。转筒烘干机载热体一般分为热空气、烟道气等。载热体经回转转筒烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
三、转筒烘干机设备技术参数
| 型号(mm) | 倾斜度(%) | 转速(r/min) | 进气温(℃) | 功率(kw) | 生产能力(t/h) |
|
||
| Φ600×6000 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 | ||
| Φ800×8000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.0 | 3.5 | ||
| Φ800×10000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 4.5 | ||
| Φ1000×10000 | 3-5 | 3-8 | ≤700 | 5.5 | 1.0-3.5 | 5.6 | ||
| Φ1200×10000 | 3-5 | 3-8 | ≤700 | 7.5 | 1.8-5 | 14.5 | ||
| Φ1200×12000 | 3-5 | 3-8 | ≤700 | 11 | 2-6 | 14.8 | ||
| Φ1500×12000 | 3-5 | 2-6 | ≤800 | 15 | 3.5-9 | 17.8 | ||
| Φ1800×12000 | 3-5 | 2-6 | ≤800 | 18 | 5-12 | 25 | ||
| Φ2000×18000 | 3-5 | 1.5-6 | ≤800 | 22 | 8-20 | 36 | ||
| Φ2200×18000 | 3-5 | 1.5-6 | ≤800 | 22 | 10-20 | 53.8 | ||
| Φ2200×20000 | 3-5 | 1.5-6 | ≤800 | 30 | 12-25 | 56 | ||
| Φ2400×20000 | 3-5 | 1.5-5 | ≤800 | 37 | 18-30 | 60 | ||
| Φ3000×20000 | 3-5 | 1.5-5 | ≤800 | 55 | 25-35 | 78 | ||
| Φ3000×25000 | 3-5 | 1.5-5 | ≤800 | 75 | 32-40 | 104.9 |
